電伴熱帶分類:恒功率自控溫電伴熱帶、MI加熱電纜
2012-11-28 來源： 瀏覽：7321
電伴熱帶分類有哪些？
電伴熱帶常見的分類有自控溫電伴熱帶，恒功率電熱帶，MI加熱電纜，屬于帶狀型電伴熱產品，可螺旋，直鋪或波浪式與管道容器上，達到伴熱效果。其工作原理不一，具有各自優缺點，安徽環瑞小編再此對電伴熱帶分類進行介紹：
自控溫電伴熱帶：
工作原理：發熱元件的電阻率具有很高的正溫度系數“PTC”（Postive Temperature Coefficent）且相互并聯，可根據環境溫度，管道容器介質溫度，改變其芯帶電阻值大小，進行自動限溫。
產品結構：
產品具體分類見下表：
|
項目
|
基本型
|
加強型
|
耐腐蝕型
|
屏蔽型
|
屏蔽型
|
屏蔽型
|
|
低溫
系列
|
DBR-220-J
|
DBR-220-B
|
DBR-220-F
|
DBR-220-P
|
DBR-220-PB
|
DBR-220-PB
|
|
中溫
系列
|
ZBR-220-J
|
ZBR-220-B
|
ZBR-220-F
|
ZBR-220-P
|
ZBR-220-PB
|
ZBR-220-PB
|
產品參數如下：
以下為低溫、中溫電伴熱帶的參數對比表
|
|
低溫系列
|
中溫系列
|
|
標準顏色
|
黑色
|
棕色、褐色
|
|
最高維持溫度
|
65℃
|
105℃
|
|
最高表面溫度
|
85℃±5℃
|
120℃±5℃
|
|
最高承受溫度
|
85℃
|
130℃
|
|
最低施工溫度
|
—60℃
|
—30℃
|
|
絕緣電阻
|
最小值為2100MΩ
|
最小值為3000MΩ
|
|
工作電壓
|
12V 24V 36V 110V 220V 380V
|
12V 24V 36V 110V 220V 380V
|
|
10℃時輸出功率
|
10W/m 15W/m 20W/m 25W/m 35W/m 40W/m
|
25W/m 35W/m 40W/m 45W/m 50W/m 60W/m
|
|
防爆標志
|
ExeⅡT6
|
ExeⅡT4
|
|
防爆合格證書號
|
CNEx05.1101X CJEx07.124U
CNEx06.0205X
|
CNEx05.1101X CJEx07.124U
CNEx06.0205X
|
產品特點是：能夠自動限制加熱時的溫度，并隨被加熱體系的溫度自動調節輸出功率而無任何附加設備；可以任意裁短或在一定長度范圍內接長使用，并允許多次交叉重疊而無高溫過熱及燒毀之慮，是新一代唯一帶狀恒溫電加熱器。
產品缺點：最長單根使用長度為100米，并且存在溫度過低的現象，所以此類產品必須做外保溫層予以保溫。
安徽環瑞自控溫電伴熱帶相關資質：
國家防爆生產許可證；自限溫電伴熱帶防爆合格證（低溫，中溫）；安徽省高新技術產品；國際CE認證；能源一號網準入證；大慶油田準入證；青海油田準入證；國家能源局自限溫電伴熱帶標準參編單位；太陽能、消防、電廠、油田國家專利證書
恒功率電伴熱帶：
工作原理： 電源母線為二根（或者三根）平行絕緣銅線，在內絕緣層上纏繞電熱絲，并將電熱絲每隔一定距離（即“發熱節長”）與母線連接，形成連續并聯電阻。母線通電后，各并聯電阻發熱，因而形成一條連續的加熱電纜。

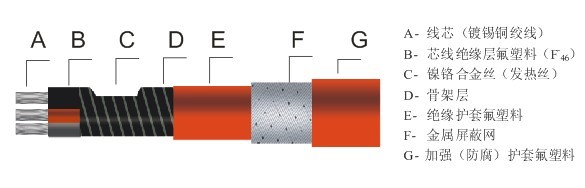

產品結構：
產品具體分類見下表：
|
單相并聯恒功率電熱帶
|
|||||||||||||||||||||||||
|
|||||||||||||||||||||||||
|
三相并聯恒功率電熱帶
|
|||||||||||||||||||||||||
|
|||||||||||||||||||||||||
|
串聯恒功率電熱帶
|
|||||||||||||||||||||||||
|
|||||||||||||||||||||||||
|
高溫型電伴熱帶
|
|||||||||||||||||||||||||
|
|||||||||||||||||||||||||
|
船用電伴熱帶
|
|||||||||||||||||||||||||
|
產品特點是： 1.不存在啟動電流,功率恒定.2.最大使用長度長,最長單向使用長度可達 300米,雙向使用可達600米.3.不存在衰減,同條件相比使用壽命長約3年.4.在中長管道和大型罐體方面,由于該電熱帶使用長度較長,所有回路數量較少,總成本較低. 5、發熱量較自控溫電伴熱帶穩定性能強，側重于主動型加熱，并不是伴熱。 6、耐溫等級高，最高恒功率電伴熱帶課耐溫255℃
產品缺點：采用的是傳統電阻絲發熱，無法自行控制溫度，必須通過溫控器控制，溫控若出問題。導致物料和伴熱線溫度疊加，燒毀伴熱線路，同時存在溫度過高，此只存在于恒功率伴熱產品，并且不能交叉纏繞。所以目前安全考慮情況，自控溫電熱帶是首選伴熱產品。恒功率適合高溫，長距離管道的伴熱
安徽環瑞相關資質：
恒功率加熱電纜（串聯，并聯220，并聯380）國家防爆合格證；國家機械行業檢驗報告；（并聯，串聯）加熱電纜國家專利證書；大慶油田準入證；青海油田準入證；國家能源局自限溫電伴熱帶標準參編單位；
MI加熱電纜：
工作原理： MI電纜是采用 單根或多根合金電熱絲作為發熱源、高純度、高溫、電熔結晶氧化鎂作導熱絕緣體，無縫連續不銹鋼或銅管作為護套，采用特殊生產工藝制造而成。有強腐蝕作用的場所可外加PE或低煙無鹵的外套。
產品結構：
產品參數介紹：
安徽環瑞提供T區域等級和設計允許MI加熱電纜，型號：MIC,提供每（182W（每米269W）的輸出功率。MI加熱電纜可得溫度最高保持在550℃，加熱電纜的最高暴露溫度為650℃。具有更高的溫度特性。
MI加熱電纜可分為單芯、雙芯加熱電纜，最大輸出功率及產品構造如下圖：
最大許可電纜負載：
|
雙芯，最大300V
|
60 w/ft (197 w/m)
|
|
單芯、最大為600V
|
64w/ft 64w/f t(210 w/m)
|
|
雙芯，最大為600V
|
62W/ft 82w/ft(269 w/m)
|
實際值根據實際應用決定，具有可能更低。在危險區域，這些數值有可能更低，以確保最大護套溫度不超過該區域的自然溫度，使用安徽環瑞設計。
最高暴露溫度：1200°F(650℃)加熱電纜 1022°F（550℃）熱/冷端線連接器和兩通。
溫度設別號（T-額定值） 通過計算外護套最高表面溫度來確定。
產品特點： 1.不存在啟動電流,功率恒定..2、不存在衰減,同條件相比使用壽命長約3年. 3、耐溫等級高，最高耐溫600℃4、防火阻燃型，熱穩定性能強。5、可以不用作外保溫6、使用范圍較廣，可用于石油、化工等高溫伴熱以及融雪、坡道，道路融雪。
產品缺點：定尺訂做，不可隨意剪切，線纜材質較硬，不易安裝.。
安徽環瑞相關MI加熱電纜資質：
安徽環瑞MI加熱電纜獲得國家石油化工行業防爆合格證書及檢驗報告，國家專利證書，產品質量值得信賴！
